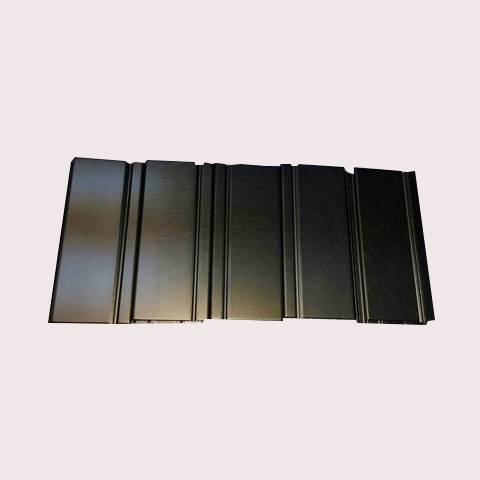

硬质氧化全称硬质阳极氧化处理。铝合金的硬质阳极氧化处理主要目的是，提高铝及铝合金的各种性能，包括耐蚀性、耐磨性、耐候性、绝缘性及吸附性等。它既适用于变形铝合金，也可能用于压铸造铝合金零部件。接下来，小编讲解一下硬质氧化加工的质量效果检测方法：
一、外观目视检测（全检，出货di一道）
检测工具：强光台灯、肉眼、放大镜（10 倍）
1. 合格标准
- 整体均匀哑光灰 / 哑光黑，无局部发白、白斑、花斑、色差；
- 无烧蚀、烧焦、粉化、起泡、起皮、麻点、针孔；
- 边角无过腐蚀、无毛刺熔损；
- 无挂具印严重凹凸、无划伤、指纹、油污残留；
- 染色件颜色统一，无露底、色块不均。
2. 不良判定
局部发白 = 膜层疏松防腐失效；边角发黑粉化 = 电流集中烧伤；花斑 = 前处理除油不干净。
二、氧化膜厚度检测（关键功能性指标）
### 1. 涡流测厚仪（无损抽检，量产选择）
- 原理：涡流感应测铝表面氧化铝厚度，不用破坏工件；
- 检测点位：平面、深孔、内壁、棱角各取 3 点；
- 行业常用要求：耐磨件 30μm/50μm/80μm±5μm；
- 注意：压铸铝、粗糙表面会有轻微误差，以金相切片为准。
### 2. 金相切片法（权威仲裁检测，第三方检测用）
1. 取样→冷镶嵌树脂→打磨抛光→显微镜观测；
2. 可直观看到向内生长、向外生长两层膜，精准读数；
3. 适用：客户要求质保、硬度异常、厚度争议时复检。
厚度相关尺寸配套检测
卡尺 / 千分尺测量加工前后尺寸差：硬氧膜一半向内吃铝、一半向外涨，总增量≈总膜厚 ÷2，用于核对 CNC 预留公差是否达标。
三、膜层硬度检测（硬质氧化核心区分指标）
1. 维氏显微硬度计 HV（标准检测）
- 压头菱形金刚石，载荷常用 HV0.1/HV0.05；
- 合格标准：6061/6063 硬质氧化 ≥HV400；7075 航空铝可达 HV500~800；
- 取样要求：避开边角、挂点，取平整平面测试 3 次取平均值；
- 注意：表面轻微粉化工件硬度会大幅偏低，直接判定报废。
简易现场对比（工厂快速筛查）
1. 400# 钢丝球用力擦拭 30 次，无明显划痕露铝为合格；
2. 普通美工刀轻刮，无白色铝基材露出。
四、耐腐蚀性能检测（盐雾测试，户外 / 设备必测）
1. 中性盐雾 NSS 测试（国标 GB/T 10125）
设备：盐雾试验箱，5% 氯化钠溶液，35℃，PH6.5~7.2
- 普通工业标准：500h 无白斑、无腐蚀点；
- 化工高要求：1000h 中性盐雾；
判定：出现白色腐蚀点即膜层致密性不合格。
2. 滴碱快速测试（车间快速抽检，无损）
试液：5% NaOH 氢氧化钠溶液，滴在氧化表面，计时看穿透露铝时间；
硬质氧化合格标准：滴碱溶解穿透时间＞3 分钟；普通装饰氧化仅 30 秒左右，可快速区分硬氧与普通氧化。
五、附着力 / 结合力检测（判断膜层会不会脱落）
1. 划格试验
百格刀划 1mm 方格，3M 强力胶带垂直撕扯，无膜层脱落、掉粉为合格；硬氧正常不会脱落，出现掉粉代表膜层疏松烧伤。
2. 冲击测试
500g 重锤 50cm 高度自由落体冲击表面，无开裂、起皮、脱落。
3. 弯折测试（薄板件）
铝薄板 180° 弯折，膜层无整片剥落（允许细微发丝裂纹，不脱落即合格）。
六、密封性检测（封孔质量，影响防腐寿命）
1. 染色点试验（快速检测微孔封闭效果）
酸洗清洗工件，滴专用染色液，擦拭后无残留色块，代表微孔封孔完整；若留有色斑 = 封孔不良，易生锈。
2. 磷铬酸失重测试（国标仲裁）
浸泡磷铬酸溶液 15 分钟，称重，失重≤30mg/dm² 为合格，失重越高微孔越多、防腐越差。
七、耐磨摩擦测试（运动摩擦件专项检测）
耐磨试验机，钢丝绒 / 砂轮往复摩擦，设定固定载荷与次数，对比磨损量：
- 耐磨滑轨、气缸件要求：往复 1 万次无基材外露；
用于判断滑块、导向轴使用寿命。
八、绝缘耐压检测（绝缘功能铝壳专用）
耐压测试仪，50μm 以上硬质氧化膜，击穿电压≥1000V 不击穿；
适用于电机外壳、电源绝缘腔体、电热工装。
九、不同场景抽检频次参考
1. 车间在线巡检：外观 + 滴碱测防腐 + 钢丝球耐磨（每筐抽检）
2. 每日批次检测：涡流膜厚、显微硬度（每批次抽 2 件）
3. 每批次型式检测：中性盐雾 48h/500h、百格附着力
4. 第三方出货报告：金相厚度、1000h 盐雾、硬度全套检测
