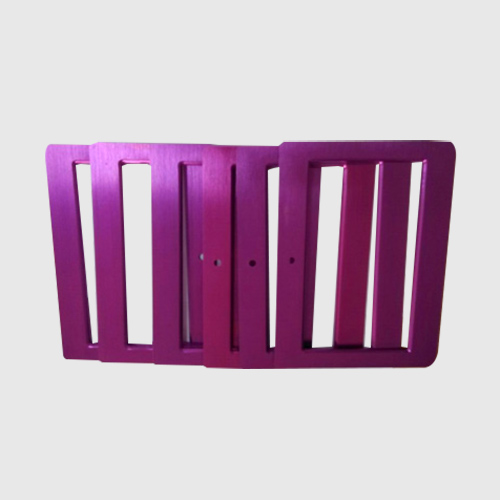

铝合金氧化（化学氧化 + 阳极氧化）工作常见误区覆盖：CNC 加工、图纸设计、打样、车间生产、检验全链条，很多是机加工和表面处理对接容易踩的坑。下面了解一下：
一、设计 & 图纸误区（容易造成返工）
1. 认为阳极氧化膜只是 “镀一层在表面”，不考虑尺寸变化
✘误区：氧化只是外面加一层膜，加工不用留余量
✔真相：硫酸阳极氧化，1/3 膜向外长，2/3 吃进铝基体。8~12μm 膜厚，单边总变化约 8~12μm；硬氧几十微米，尺寸变化更大。精密配合位不预留余量，氧化后超差。
✅做法：配合单边预留氧化余量，图纸标注膜厚。
2. **所有铝合金都可以做阳极氧化，随便选合金
✘误区：ADC12 压铸铝、高铜 2024、7075 直接做彩色阳极
✔真相：压铸铝含大量硅，氧化后麻点、发黑、色差，一般只适合化学钝化（导电氧化），很难做漂亮阳极染色；2024/7075 高铜，染色容易灰斑、针孔，彩色良品率低。6061/6063 才是染色首选。
3. 小孔、盲孔、尖角不做工艺处理
✘误区：尖角、薄筋、深盲孔直接上氧化，不会有问题
✔真相：电流在尖角集中 → 烧蚀、发黑、膜厚超标；盲孔容易兜酸液，水洗不干净，后续返白、腐蚀。
✅做法：R 角过渡；盲孔预留排气孔或加工后扩孔清酸；极薄筋评估是否会烧。
4. 图纸只写 “铝合金氧化”，不注明是化学氧化还是阳极氧化
✘误区：写氧化，加工厂默认都懂
✔真相：歧义巨大！客户想要绝缘装饰阳极，工厂做成导电化学转化膜；或者反过来。图纸必须写明：硫酸阳极氧化 / 化学转化膜，膜厚、颜色、封孔要求。
二、CNC 前加工误区（瑕疵氧化后放大）
1. 指望阳极氧化盖住刀纹、划痕、砂眼、气孔
✘误区：氧化像喷漆，可以遮盖表面缺陷
✔真相：阳极氧化膜是原地生长，不具备填充能力，基材所有缺陷会原样甚至更明显显现；轻微抛光划痕氧化后会出现一条条色差。
✔结论：前工序瑕疵必须在 CNC / 喷砂抛光阶段解决。
2. 加工后直接放很久，带白锈上氧化挂具
✘误区：表面一点点白斑没关系，碱蚀可以去掉
✔真相：存放久的厚白锈、油污、手汗指纹，碱蚀很难完全除干净，氧化后会出现固定斑点、色差。
✅做法：加工完尽快处理；裸铝禁止徒手触摸，戴手套。
3. 加工使用含硅切削液、重油污不清理
✘误区：反正前面有除油工序
✔真相：切削油渗进微观缝隙，除油不干净 → 氧化针孔、染色花斑。
三、工艺选型误区
1. 需要导电，还选阳极氧化
✘误区：阳极氧化防腐好，直接拿来做接地件
✔真相：阳极氧化铝膜绝缘！接地、屏蔽导电件，只能做化学转化膜（导电氧化）。
2. 追求耐磨，只选普通阳极氧化
✘误区：黑色阳极就耐磨
✔真相：普通染色阳极膜软，容易刮花；高耐磨才选硬质阳极氧化，且硬氧成本高、尺寸变化大，外观很难鲜艳。
3. **认为封孔可有可无，省工序
✘误区：氧化染色完烘干就能出货，封孔多此一举
✔真相：阳极膜多孔，不封孔极易吸油污、掉色、盐雾不合格，后期长白斑。沸水封孔、镍盐冷封孔是必要工序。
4. 把化学转化膜（导电氧化）当长期防腐层
✘误区：做了导电氧化，户外可以长期使用
✔真相：化学转化膜极薄（0.5~4μm），耐磨很差，一擦就伤；一般只作为喷漆打底或室内短期防护，不适合单独户外使用。
四、生产打样 & 车间操作误区
1. 挂点随便选，不在意接触位置
✘误区：挂点小不影响外观
✔真相：阳极氧化必须导电接触点，挂点位置会无膜、露铝；外观件挂点要设计在非可视区域。
化学转化膜不需要强电流，挂点影响很小。
2. 同一批次混不同牌号铝材一起氧化
✘误区：都是铝合金，可以同槽一起做
✔真相：6061、5052 混槽，同工艺条件，染色色差巨大。不同牌号必须分开批次。
3. 认为膜越厚，性能一定越好
✘误区：膜厚越高，防腐耐磨越好，尽量做厚
✔真相：普通装饰件膜太厚容易膜层粉化、脆性变大；硬氧过厚，铝材疲劳强度明显下降，受力件容易断裂。按需求选膜厚，不是越厚越好。
4. 染色件，颜色越深盐雾越好
✘误区：黑色盐雾一定比本色强
✔真相：盐雾主要看**膜厚 + 封孔质量，和颜色无关；染色只是填充在微孔里，染料本身不提升防腐。
五、检验与使用误区
1. 外观件只看颜色，不测封孔和盐雾
✘误区：颜色对就合格
✔真相：很多样品颜色好看，但封孔不良，放 1~2 个月慢慢发白、掉色，出货到客户才爆不良。
2. 氧化件装配时直接徒手触摸
✘误区：氧化完了表面不怕指纹
✔真相：封孔不良的阳极件，手上汗液氯离子会渗透膜层，后期产生白斑腐蚀。装配必须戴手套。
3. 硬质阳极氧化零件直接承受交变载荷
✘误区：硬氧硬度高，强度更高
✔真相：硬氧膜脆性大，同时基体疲劳强度下降，交变受力、冲击件容易从膜层开裂起裂。
