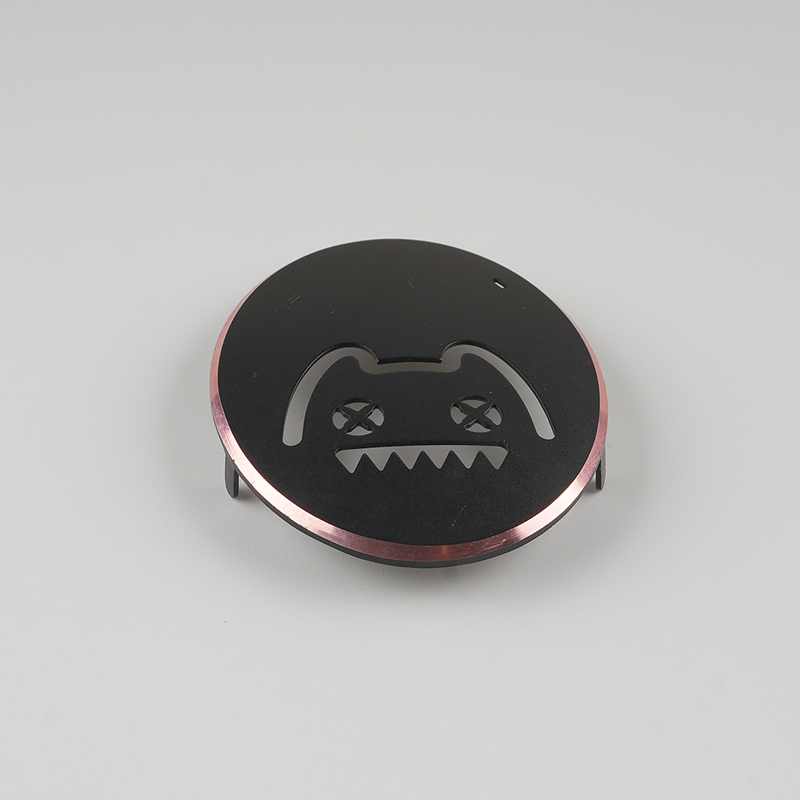

铝合金氧化是以铝或铝合金为阳极在电解液中通电，表面形成氧化铝保护膜的工艺过程。这层膜能显著提高铝材的硬度、耐磨性和耐腐蚀性，同时可以染成各种颜色用于装饰。那么，下面小编讲解一下铝合金氧化加工常见容易踩坑的误区：
一、材质选型误区（翻车大户）
1. 以为所有铝合金都能做漂亮彩色氧化
ADC12、A380 压铸铝高硅，彩色基本做不均匀，容易麻点、发灰；很多厂只接本色 / 黑色硬氧，不接彩色装饰氧化。2024、7075 高铜合金，普通氧化容易色差、黑点，硬氧极易烧件、针孔，良率低，不能直接套用 6061 的工艺和样板。
✅ 正确：外观件优先 6061、6063、5052；压铸铝要外观优先选喷涂。
2. 同批次混不同牌号铝材一起氧化
6061 和 7075 同槽氧化，色差巨大，无法对齐色板，很多人打样合格、大货混料直接报废。
3. 焊接件随便选焊丝
用 ER4043 硅焊丝焊接，焊后氧化焊缝发黑；要外观一致，5/6 系铝优先 ER5356 镁焊丝。
4. 以为氧化能盖住基材气孔、疏松、砂眼
压铸铝内部气孔，药水渗进去，后期返白、长白点，氧化掩盖不了；有气孔铸件要先浸渗再氧化。
二、尺寸与公差误区（精密件痛）
1. 只看膜厚，不懂氧化一半长进基体、一半向外长
单边尺寸增量≈膜厚 / 2；比如硬氧 50μm，单边涨 25μm。图纸不标注尺寸是氧化前还是氧化后，孔、螺纹、轴配合做完直接卡死，是常见纠纷点。
额外还有碱蚀会啃掉基材 3–8μm，很多人只算氧化膜，忽略碱蚀减料，余量算错。
2. 螺纹、精密孔不做遮蔽，直接氧化
M 牙、H7 精密孔氧化后变小、通规不通；要么遮蔽，要么氧化后再攻牙 / 铰孔，不能指望氧化后刚好配合。
3. 觉得氧化可以修正平面度、同轴度、CNC 刀纹
❌ 阳极氧化只是原位转化膜，不能填平刀纹、划痕、变形，机加工纹路会保留甚至更明显。想消刀纹要提前喷砂、拉丝、抛光，氧化做不到遮瑕。
4. 硬氧尖角不做 R 角
尖角、锋利棱边电流集中，极易烧黑、开裂、膜脆崩落；硬氧常规要求 R≥0.5mm，图纸不标 R，氧化厂做出来不良，互相甩锅。
三、工艺选型误区
1. 分不清普通氧化和硬质氧化，图纸只写 “阳极氧化”
图纸没写 Type II 普通 / Type III 硬质，工厂按便宜的普通氧化做，客户要耐磨、高硬度，直接全部报废；硬氧不是 “膜厚加厚一点的普通氧化”，是低温高电流体系，膜结构完全不一样。
2. 硬氧想做鲜艳彩色
硬质氧化膜孔隙结构、底色偏深，很难做出鲜亮红、蓝、紫，大多只能黑、深灰、古铜；想要彩色选普通硫酸氧化。
3. 硬氧默认一定要封孔 / 或者默认不用封孔
硬氧封孔后耐磨略降、更容易吸脏；不封孔耐腐蚀差、容易沾油污发黑。必须图纸明确是否封孔，不能默认。
4. 户外件用普通有机染料染色，不考虑耐 UV
普通染料阳光久晒褪色；户外长期使用优先电解着色、无机染色，或者增加保护涂层。
5. 盲孔、深槽、封闭腔体随便挂料
凹槽、盲孔容易兜气、积酸，局部无膜、水印、白斑；需要定制挂向、开孔排气、内部辅助阴极，很多客户设计时不留排气孔。
四、图纸、样板、验收误区（扯皮源头）
1. 只口头约定颜色、外观，不签封样板、不标 A/B/C 面
A 面（可视面）、B 面、C 隐蔽面标准不一样；没有封样，出货后双方对 “花斑、水印、挂点” 理解完全不同。
2. 把放大镜下微小缺陷当成外观判据
常规外观检验是目视 300–500mm 自然光；图纸没注明 10× 放大镜检验，拿放大镜挑微小黑点、麻点属于过度检验。
3. 挂点要求含糊，默认不允许挂点
阳极氧化必须导电挂点，不可能完全消除；A 面如需避开挂点，图纸要指定挂点区域、允许大小、数量。
4. 封孔质量只看外观，不做封孔测试
表面看着干净，封孔不足，后期容易脏污、盐雾不过；很多客户只看外观，不做滴染、磷铬酸失重测试。
5. 用划格法测阳极氧化附着力
阳极氧化膜是铝基体原位转化，和喷涂原理完全不同，划格法不适合阳极氧化；正常不会起皮，起皮基本是前处理严重不良。
五、报价、成本、打样误区
1. 比价只看单价，不问计价方式
氧化按润湿表面积算，不是按重量；散热片、多筋件表面积巨大，单价低总价很高。同时还要确认：是否含前处理、遮蔽费、开机费、盐雾检测费、挂具费。很多低价单后面加收遮蔽、全检、加急费。
2. 小批量以为和大批量单价一样
氧化是槽体批次生产，小单、几件样品有开机费，单价会贵很多，不是按面积线性折算。
3. 轻信低价 “假硬氧”
没有低温制冷槽，只是拉长普通氧化时间凑厚度，膜疏松粉化，硬度低、不耐磨，摩擦后发白；只测膜厚不测硬度，很容易踩这个坑。
六、来料与前处理、后处理误区
1. CNC 来料带切削油、抛光蜡、手印直接送氧化
轻微油污普通氧化会花斑；硬氧对油污极敏感，直接针孔、漏氧化，很多机加工来料不做预清洗。
2. 碱蚀时间随便拉长，想把表面抛亮
碱蚀过度，晶粒间腐蚀、表面麻点、基材尺寸大量损失。
3. 氧化后自然晾干，尤其是厚膜硬氧件
厚膜孔隙多，积水风干直接留下水印白印；必须纯水漂洗后立刻除油压缩空气吹干、低温烘干。
4. 退膜返工多次
多次退氧化膜，铝材会持续被腐蚀，表面麻点、晶粒粗化，后续再氧化很难做好外观。
七、测试标准误区
1. 盐雾标准乱套
装饰氧化常用 CASS 铜加速盐雾；很多客户直接要求 NSS 上千小时，标准选错，成本暴涨，也没有意义。
2. 膜厚只测平面，不测边角、孔边
边角电流密度更高，膜厚往往和平面不一样，只测平面容易误判。
3. 硬度测试：用表面硬度仪代替金相显微硬度
声波表面硬度仪只能做筛查，不能作为硬氧硬度仲裁依据；仲裁必须金相截面显微维氏硬度。
