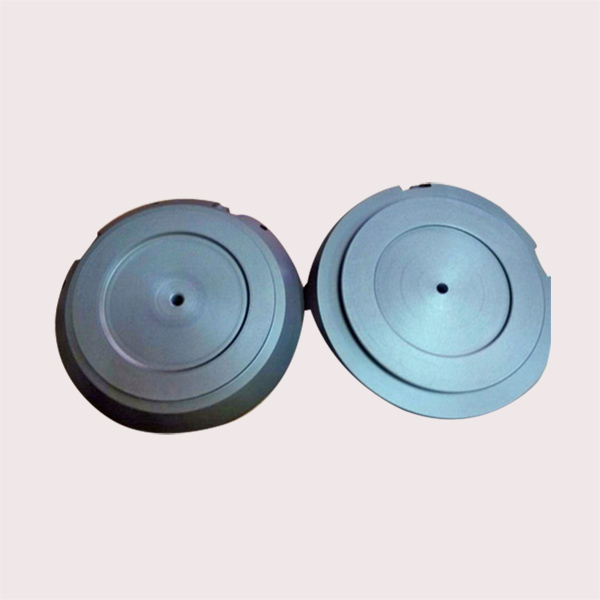

硬质氧化痛点是低温、长时间、能耗高、良率容易波动，提效不是单纯加快电流，否则会烧件、膜层开裂；核心思路：前置机加工 + 前处理控稳 + 挂具 / 装挂优化 + 工艺曲线优化 + 槽液维护 + 过程检验。具体如下：
一、机加工前置（源头减少不良，大幅提升一次良率，减少返工）
良率上去，返工少，就是大效率提升
1. 锐边、尖角、毛刺
- 所有棱边统一倒 R≥0.3mm；小孔口、台阶转角必须去毛刺。锐角尖端电流集中，极易烧蚀、裂纹，一旦烧件直接报废，浪费整槽产能。
- 机加工纹路尽量均匀，深刀纹、粗砂眼会造成局部膜层不均、针孔。
2. 尺寸余量提前规划
- 记住：单边生长≈膜厚 / 2。例目标膜厚 50μm，CNC 单边预留 25μm 余量。
- 精密配合面、螺纹优先遮蔽，避免氧化后尺寸超差，省去氧化后二次回牙 / 研磨的后工序，节省工时。
3. 材质选择
- 优先选用 6061/1050；7075 等高铜铝良率低、工艺窗口窄，加工时间更长；尽量避开 ADC12 压铸铝。
4. 预留导电挂点
提前设计专用挂位，不要临时随便夹；挂点位置固定、导电稳定，减少因接触不良导致的局部无膜、返工。
二、前处理（影响膜层质量关键，前处理不良 = 整批报废）
前处理做稳，氧化槽一次成功率提高，减少返修复镀，间接提升产能
1. 除油脱脂
- 优先超声波除油，机加工切削油、脱模剂必须除干净；油迹位置氧化会露底、麻点。
- 区分：重油污零件延长超声时间；薄件避免过腐蚀。
2. 碱蚀控制（硬质氧化碱蚀不能像普通阳极那样强腐蚀！）
✅ 轻度短时间碱蚀（5~20s），只去氧化皮，不深度腐蚀；
❌ 强碱长时间碱蚀会造成晶间腐蚀、表面砂孔，硬氧后大量麻点。
3. 中和除灰（高铜铝 7075/2024 重中之重）
碱蚀后表面会挂黑色硅 / 铜灰，灰没除干净，硬氧会黑点、色差。用硝酸 + 少量氢氟酸配方，定时更换；每批次零件除灰时间标准化。
4. 漂洗
多级逆流纯水漂洗，杜绝带碱、带灰带入氧化槽；带入杂质会污染槽液，造成整槽工件针孔，槽液寿命缩短，频繁换槽降低产能。
三、装挂与挂具优化（提效重点，很多厂忽略）
1. 挂具设计
- 硬氧电流大，挂具必须高导电铝挂具，接触点要锋利、压紧；表面绝缘涂层做好，只保留工件接触点，减少挂具本身耗电，降低槽内发热，降低冷冻负荷。
- 同挂零件材质、厚度、表面积尽量接近。厚薄混挂：薄件容易烧，厚件膜厚不足，同槽不能同时达标，只能分槽，浪费产能。
2. 装挂排布
- 工件之间留足够间隙，工件与阴极距离均匀；不能互相遮挡，槽内对流顺畅，电解液可以流到盲孔、深槽。
- 盲孔开口朝下 / 侧向，便于排气排液，避免窝气造成无膜、发白。
3. 遮蔽保护
螺纹、精密孔用专用耐高温遮蔽胶 / 堵头；提前批量预制堵件，减少现场手工遮蔽耗时，同时保证遮蔽稳定性，减少后续修件。
四、氧化槽工艺优化：在不牺牲质量前提下提效
硬氧不能盲目拉高电流密度，电流过高→温升快、膜层疏松开裂。靠**阶梯升压曲线 + 温控稳定来平衡效率。
1. 温度管控（核心）
槽温稳定控制-2~3℃，温度波动控制 ±1℃以内；温度一旦超过 5℃极易粉化。
- 冷冻机组换热效率维护，定期清理换热器水垢，避免制冷不足被迫降低电流、拉长加工时间。
2. 电流 / 电压阶梯曲线（标准高效方案）
起始低电流起膜（预氧化，5~10min），然后分段阶梯升电压，而不是一次性拉到高压。
- 好处：膜层均匀，避免瞬间大电流烧件；可以在安全范围内，适当提高平均电流密度，缩短成膜时间。
- 常规：1.5~2.5A/dm²；工艺成熟稳定的 6061，可控条件下zui高到 3A/dm²（不能盲目上）。
3. 搅拌与循环
强制槽液搅拌 + 槽外循环过滤，带走工件表面焦耳热。工件表面过热是烧件主因；循环好，允许更高一点电流，缩短氧化时间。
配套过滤机 + 活性炭，过滤铝渣、杂质，减少针孔。
4. 槽液维护，延长槽寿命，减少停机换槽
- 硫酸浓度稳定：180~220g/L；铝离子控制在 5~15g/L。铝离子过高，膜层粗糙、色差大，必须部分换槽，停机减产。
- 严控氯离子！Cl⁻＜20ppm，氯离子超标直接大量针孔。
- 定期分析化验（酸度、铝离子、氯离子），建立台账，不要等到出不良再处理。
五、后处理优化，减少返工，提升流转效率
1. 氧化后充分水洗 + 中和，把缝隙、盲孔残留硫酸中和干净，否则后期返白、腐蚀。
2. 封孔：镍钴盐常温封孔，比热水封孔效率更高，盐雾稳定性更好；封孔前工件温度不要过高。
3. 烘干：80~100℃，充分烘干，避免水渍印。
六、生产管理（降不良、提周转效率）
1. 同批次同材质同厚度一起上挂，分开不同膜厚要求工件，减少换工艺曲线，减少调机时间。
2. 首件必检：膜厚、外观、硬度；首件合格再整槽生产，防止批量报废。
3. 建立不良分类台账：烧焦 / 针孔 / 色差，定位是前处理、材质、挂具还是温控问题，持续改善。
4. 产能排产：厚膜（＞60μm）、7075 等高难度工件集中在夜班（冷冻机组负荷低，温控更稳）。
✅ 关键禁忌（盲目提效容易踩坑）
- ❌ 单纯加大电流密度提速 → 局部过热、膜层裂纹、粉化报废
- ❌ 提高槽温省冷冻能耗 → 膜疏松、硬度下降
- ❌ 不同厚度 / 不同合金混挂生产 → 膜厚不均，良率暴跌
- ❌ 减少前处理时间赶产能 → 麻点、露底
七、快速落地的优先级（按投入由低到高）
1. 机加工统一倒角、去毛刺，规范预留余量（几乎零成本，收益大）
2. 优化装挂，同槽工件统一材质 / 壁厚
3. 稳定前处理，建立标准化除油 - 碱蚀 - 除灰时间
4. 优化阶梯升压工艺、加强槽液循环换热
5. 槽液定期化验维护
