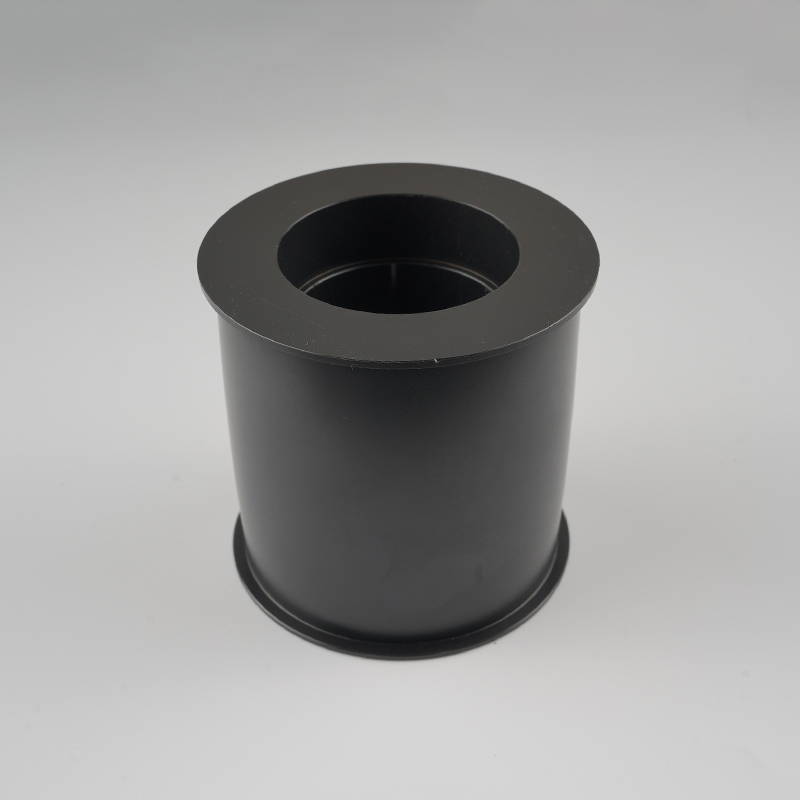

硬质氧化全称硬质阳极氧化处理。铝合金的硬质阳极氧化处理主要目的是，提高铝及铝合金的各种性能，包括耐蚀性、耐磨性、耐候性、绝缘性及吸附性等。它既适用于变形铝合金，也可能用于压铸造铝合金零部件。
硬质氧化封孔失效的处理方案如下：
一、针对不同失效类型的处理措施
封孔白灰（表面白霜）
原因：水中钙、镁离子过高，或pH值偏高、封孔时间过长导致氧化铝水合物在表面析出。
处理措施：
更换封孔水：使用去离子水或软水进行封孔，减少水中钙、镁离子含量。
添加抑灰剂：在封孔液中加入抑灰剂，抑制白霜生成。
清洗处理：若已生成白霜，可用20%硝酸溶液浸渍除去，再在清洁水中清洗干净，不得留有残存的硝酸溶液。
热封孔膜龟裂
原因：硬质氧化膜的热膨胀系数低于金属铝，热封孔时氧化膜受铝合金应力导致开裂。
处理措施：
降低阳极氧化电流密度：减少氧化膜生长速度，降低内应力。
适当升高槽液温度：提高氧化膜柔韧性，减少开裂风险。
热水预热：热封孔前先用60℃左右的热水清洗铝合金样件，缓解热应力。
热封孔膜发黄
原因：封孔溶液被铁或铜污染，金属在热水中腐蚀生锈，颜色附着在氧化膜表面。
处理措施：
更换封孔溶液：立即更换被污染的封孔溶液，避免污染扩散。
控制水质：使用去离子水或软水配制封孔液，减少杂质离子含量。
封孔不完全
原因：封孔温度低、pH值偏低、封孔时间短或溶液中杂质超标等。
处理措施：
调整封孔参数：确保封孔温度、pH值和时间符合工艺要求。例如，沸水封孔时水温应高于95℃，pH值控制在5.5-6.5之间，封孔时间根据膜厚确定（通常每微米需2-3分钟）。
控制溶液杂质：定期检测封孔液中的杂质含量（如二氧化硅、磷酸根等），超标时及时更换或处理溶液。
重新封孔：对于封孔不完全的制品，可重新进行封孔处理，确保封孔质量。
冷封孔膜微裂纹
原因：冷封孔后氧化膜较脆，柔韧性差，机械变形或受热时易产生微裂纹。
处理措施：
热水浸泡：冷封孔后将铝合金样件置于60-80℃的热水中浸泡10-15分钟，提高膜层柔韧性，防止微裂纹发生。
优化封孔工艺：调整封孔液成分和工艺参数（如镍离子浓度、pH值等），提高封孔膜质量。
封孔膜发绿
原因：氧化膜对镍的吸收过量。
处理措施：
降低镍离子浓度：调整封孔液中的镍离子含量和Ni²⁺/F⁻比值，避免镍吸收过量。
增加添加剂：在封孔液中增加钴等添加剂，改善封孔膜质量。
二、通用处理措施
严格监控工艺参数
确保封孔温度、pH值、时间等参数在工艺范围内，避免因参数偏差导致封孔失效。
定期维护槽液
定期检测封孔液中的杂质含量，及时更换或处理老化槽液，避免杂质超标影响封孔质量。
优化前处理流程
确保脱脂、碱蚀、中和等前处理工序彻底，工件表面无油污、挂灰或残留碱液，提高氧化膜质量。
加强质量检测
通过滴酸法、水浸法、盐雾试验等方法验证封孔质量，确保制品符合耐蚀性、外观等要求。
